Disini saya akan membuat sebuah inverter sederhana dari transistor TIP 41/31 dan juga trafo sebagai penaik tegangannya.Memang hanya sederhana tidak terlalu rumit dan juga dayanya pun tidak terlalu besar,tetapi cukup membantu buat penerangan pada waktu mati listrik dirumah.
Ini skemanya

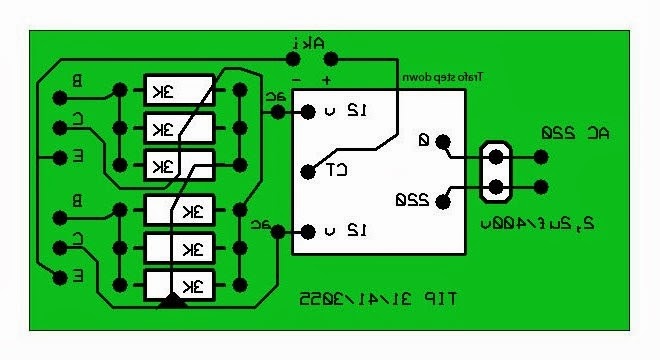

Skema belakangnya
Daftar Komponen :
-Transistor TIP 41/31 (2 buah)
-Resistor 3 K (6 buah)
-Kapasitor AC 2,2uf/400V (1 buah)
-Trafo CT 12-0-12,1 ampere-10 ampere (1 buah)
-Aki 12 volt (1 buah)
-Lampu bohlam 10 watt / Lampu Jari 10 watt (1 buah)
Trafo semakin besar amperenya semakin kuat daya output inverternya
Semakin besar kapasitas Aki semakin lama daya tahan inverter tersebut
Ini trafo bekas DVD player,kayaknya 2 ampere
Ini inverter yang sudah jadi tetapi saya paralel menjadi 4 buah TIP
Lilitan primer trafo disambung ke Lampu bohlam 5 watt
Kemudian output dari emitor TIP ke kaki trafo 12v
Lalu + trafo disambung ke CT trafo
Dalam pengujian ini bisa dengan output daya rendah
Memang agak boros daya mengunakan inverter jenis ini tetapi kalau hanya untuk penerangan sementara cukup memuaskan,jika ingin menambah daya anda bisa menaikan kapasitas akinya dan juga menaikan arus trafonya
SALAM SUKSES
100% WORKING
4tip tp kok r nya banyak banget nih....yg 6 r nganggur ya....
ReplyDeleteKlu buat 500watt gimana gan caranya....dah nafsu mau bikin nih....makasih
DeleteIya mas emang yang R biru itu emang nggangur mau tak copot males,karena itu pcb bekas...
DeleteKalo mau bikin yang 500 watt mesti diparalel TIP nya menjadi 8 - 10 pasang,dan trafonya pun minimal harus 10 ampere tapi agak boros mas buat inverter daya tinggi kalo saya rekomendasikan inverter jenis ini untuk daya menengah kebawah aja,misal buat hidupin lampu tl ato semacamnya...
Assalamualaikum, tabe mas saya mohon info kebetulan punya inverter bekas dirumah menggunakan 2 aki kering 7,5 ampere tapi saya mau ganti aki 100 ampere,apa memungkinkan?mohon petunjuk
DeleteAssalamualaikum, tabe mas saya mohon info kebetulan punya inverter bekas dirumah menggunakan 2 aki kering 7,5 ampere tapi saya mau ganti aki 100 ampere,apa memungkinkan?mohon petunjuk
DeleteAssalamualaikum, tabe mas saya mohon info kebetulan punya inverter bekas dirumah menggunakan 2 aki kering 7,5 ampere tapi saya mau ganti aki 100 ampere,apa memungkinkan?mohon petunjuk
DeleteBisa mas....asal voltase sama dengan input inverter
DeleteBang klo pake trafo 2 ampere ct bisa gx bang...
DeleteSoalnya saya coba pake tip41 dan resistor 1k cuman kedip2 doank.... makasih...
artikel yang bermanfaat, fungsi dari TIP diparalel apa ya gan? mohon penjelasannya krna lg seneng belajar electro tp masih newbi gan,thks
ReplyDeleteFungsinya adalah sebagai penguatan bertingkat mas jadi ketika inverter pada trafo dinaikan amperenya maka transistor juga harus diparalel sehingga output inverter juga seimbang antara trafo dengan transistor,jika yang dinaikan hanya transistornya juga akan percuma karena trafo juga mempengaruhi output...jadi harus seimbang.
ReplyDeleteKegunaan menambah/paralel transistor untuk menaikan arus yang masuk dari aki ke input trafo...sehingga daya juga akan naik
Terima kasih mau berkunjung.
Mas mau tanya kalau 500 watt, butuh aki berapa ampere... trmks
ReplyDeleteKalau aki normal mengunakan aki motor pun udah bisa,tetapi kalau mengunakan skema ini harus diparalel mengunakan TIP 3055 sekitar 20 buah dan trafo sekitar 20 ampere,ampere aki semakin besar akan semakin lama daya tahannya...saran saya pakai yang aki mobil diatas 50 ampere agar bisa bertahan beberapa jam..
ReplyDeleteTrafo 20 ampere besar dan mahal, keinginan saya irit modal atau agak mahal gk papa yang penting wattnya besar. Kalau trafonya 10 ampere, aki mobil 12 volt 65 ampere butuh TIP berapa buah dan keluar watt berapa ... trmks
ReplyDeleteSebenarnya kalau mau daya besar bisa dimodif sendiri trafo tersebut dengan menganti ukuran kawat email diatas 2mm untuk gulungan sekundernya mnjadi 12-0-12 volt,tapi jika mengunakan trafo 10 ampere dipasaran kayaknya sulit untuk mndapat 500 watt tip 3055 sekitar 20 buah kanan kiri,,,
ReplyDeleteitu kapasitornya saya lihat kok ga ada ya di skema sama gambarnya
ReplyDeleteKapasitor akhir hanya sebagai komponen tambahan bukan utama,kapasitor dipakai kalau bebannya memilik i komponen induktor misal lampu jari...tidak dipasang juga ndak apa2 kok..
ReplyDeletebang, tip 41 dan tip3055 kira2 bisa di paralel gak? klo bisa bagi skema nya lha...
ReplyDeleteskema nya sama mas...jadi colektor tip kiri dijadikan satu semua di kiri yang kanan jadi satu semua di kanan ..
ReplyDeletedibasis tiap transistor diberi 3 k ohm diparalel atau 1 k ohm semua dan emitor dijadikan satu semua
kalo menurut saya, boros tidaknya itu tergantung aki gan...
ReplyDeletemakin besar kapasitas aki ya makin lama nyalanya
bedanya rangkaian yang hanya transistor dan rangkaian yang pakai IC apa ya gan??
ReplyDeletemohon jawabannya...
Maaf baru balas mas,,sebenarnya pakai ic itu cma berfungsi membuat gelombang ac aja tapi penguatnya tetep pakai transistor mas...bisa pakai ic 555 sampeyan bisa browsing...prinsip dasarnya sama kok mas....
DeleteMas kalo 12vdc ke 12vac berarti gk usah masuk step up trafo ya? Atau harus pake induktor lagi?
ReplyDeleteNdak usah mas...output e yang 12 volt itu dah jadi ac tapi bukan ac sinus jadinya sinyal kotak...ente ndak perlu pakai trafo,out tersebut dah skitar 12 volt ac....
Deletewah ternyata keren juga mas hasil rekayasanya... sukses ya... ihsan dari www.caratekno.com
ReplyDeleteOke mas sama sama...
DeleteGan ane mau bikin pakai trafo 3 ampere kok untuk 12 volt tidak ada yah trus pake yg 15 volt bisa gak gan thanks buat jawabannya.
ReplyDeleteBisa kok bro,cman biasanya akan dedikit drop voltasenya...sebenarnya inverter ini keliatan kuat atau ngaknya tergantung oleh trafonya semakin efisien trafo maka semakin baik inverternya...
DeleteMas...saya mau bikin inverter menggunakan trafo 5A.....itu outputnya bisa berapa watt ya
ReplyDeleteYa,kalau mengunakan trafo yang 12 volt ct bisa 60 watt an dengan asumsi benar2 5 ampere,tapi kalau pakai trafo yang 32 volt ct atau berapapun yang diatas 12 volt maka,ngak akan samapi 60 watt an karena otomatis kawat sekunder trafo akan lebih kecil diameter dan kalau dipakai untuk inverter biasanya akan sedikit drop voltasenya....
Deletemas, saya coba buat inverter dengan menggunakan, trafo st 1 amper, transistor TIp 41 2buah, dan resistor 330 ohm 2 buah, setelah saya rangkai, daya listriknya tidak keluar sama sekali, dan transistornya menjadi panas, apa kendalanya kira2 mas?? mohon pencerahannya.
Deletebuat ngecharge laptop bisa ga gan?
ReplyDeleteLha itu kan inputnya pake adaptor lapie gan... ,:D
ReplyDeletemas saya dh coba v nyala'y ngedip2 knpa ya pa da yg salah pa da yg kurang
ReplyDeleted bales yhh,, trima kasih
lampunya kedip2 yak lampu apa yak neon apa bohlam,kalau neon mungkin tak sesuai dengan frekuensinya bisa ditambah kapasitor,jika masih kedap kedip coba ganti bohlam biasa jika masih kedap kedip ditambah/dikurangi nilai R 3K nya kanan kiri supaya pas outputnya tak berkedip lagi
DeleteMas ozi emang puinterrr...thanks mas ozi
DeleteMaaf mas mau nanya, saya mau buat listrik dari dinamo dvd trus outputnya nanti saya maunya sekitar 450 watt, kira2 bisa kgk dan rangkaiannya gimana mas, makasih atas perhatian dan jawabannya
ReplyDeleteMaaf baru balas,mungkin maksud anda supaya dinamo dvd keluar listriknya dengan daya 450 watt,,,saya kurang tau di dvd itu motor atau dinamo...jika pun bisa keluar listriknya keluarnya mungkin hanya sekitar 5 volt dan arusnya kecil,maka daya yang dibutuhkan tidak mungkin tercapai,jika ingin buat pakai kincir pakai dinamo yang berdaya besar maka outputnya pun juga berdaya besar...
Deleteini bisa ga buat ngidupi komputer, cara pasang ke komputer gimana
ReplyDeleteYa.bisa kalo travo,aki,inverternya pake daya besar,tinggal dicolok ke Outputnya lah mas..yang AC 220 volt.
Deletemas agar hasilnya bagus watt nya lumayan besar trus tidak terlalu banyak transistor bagusnya pakai transistor jenis apa. tip,irf,jengkol,trus ukuran ya beapa
ReplyDeleteBisa mas pakai aja transistor versi TIP 3055
DeleteBisa ngk hasil output dari inverter nya di buat cas baterai nya itu sendiri... Jadi batre nya ngk habis2....???
ReplyDeleteBls ya mas
Ngak bisa,mas....
DeleteKalau bisa semua UPS ngak akan habis baterainya
Bisa ngk hasil output dari inverter nya di buat cas baterai nya itu sendiri... Jadi batre nya ngk habis2....???
ReplyDeleteBls ya mas
Ngak bisa,mas....
DeleteKalau bisa semua UPS ngak akan habis baterainya
Iya mas kira" bisa ga yah jadi dari 220vac output inverter di turunkan lagi menjadi 13,5v dc buat cas aki itu sendiri
ReplyDeleteTidak bisa mas....ngecas aki diturunin cma buang2 daya....ngak bisa balik lagi daya aslinya
DeleteMakasih gan ulasannya, aku pernah coba bikin inverter sederhana pake tr 2N3055, batre yg aku pake bekas dari mobil yg 70A. Awalnya aku coba dari trafo yg 1- 10A, dah bisa nyalain 3 x 24W phillips essential, pada saat lampu nyala sih aman" aja. Kurang lebih 6 jam menyala, terus aku tinggal keluar bentar, eh lampunya dah padam. Ternyata elco dah meletup( maaf skema agak beda dikit dgn agan punya) tapi ga pa" ya sharing aja.
ReplyDeleteMenurut agan salahnya dimana, dari ukuran semula hanya 25v 26mf, karena penasaran sampai akhirnya aku ganti elco yg lebih besar (3× ganti) dgn ukuran yg berbeda, terakhir sampai yg 450v. Padahal voltase yg masuk di elco - 18 v.
Mohon dibalas ya gan, berbagi ilmu kan beramal, makasih sebelumnya.
Sory banyak nanya, soalnya pengen belajar juga hehehe....moga bermanfaat dan terus berkarya.
Saya tidak tau skema yang agan maksud...mungkin elko nya jadi beban ketika ada beban yang masuk,kalau kebalik polaritynya biasanya langsung meletus,ini hanya kemungkinan yak soalnya saya tak tahu pasti rangkaiannya ataupun bentuk ups nya....
DeleteSaran aja gunakan supply tinggi misal 24 volt atau 36 volt untuk hasilkan daya yang besar agar tak banyak lose listriknya....
iya gan mau nanya lagi resistor 3k diparalel 3 kan jadi 1k, kenapa ga langsung pake ukuran 1k saja, kan lebih hemat. terus transistor tip 41 kali diganti yg 2n3055 bisa tidak, skemanya tetep sama ya.
ReplyDeleteIya itu sisa aja sih 3 knya,pas 1k nya habis,pakai dibawah 1 k juga bisa ntar voltasenya output tambah naik....
DeleteOh,ya bisa pakai itu tambah bagus,yang penting tr nya jenis NPN...
Deletemas aku pingin buat dari motor bekas dvd jumlah 4 biji, masing2 biji keluar output 3 volt, jika diseri jadi 12 volt, itu sebagai input inverter, kira2 bisa ga menyalakan lampu 18 watt. makasih
ReplyDeleteNgak bisa mas,saya rasa arus dvd itu ndak sampe 1 ampere mas..ya paling cuma kedip kedip....
ReplyDeleteMas saya mau nanya
ReplyDeleteSays ada trafo bekas ups tapi ga ada ct nya bisa ngga
Mas saya mau nanya
ReplyDeleteSays ada trafo bekas ups tapi ga ada ct nya bisa ngga
bisa ambil output dari inverter tengah sama yang kiri atau kanan aja...salah satu.
DeleteKalau pke trafo bukan ct. Apa bisa mas
ReplyDeletebisa ambil setengahnya dari inverter...masuk ke trafo
ReplyDeleteBisa mas kayak komentar saya yang atas
ReplyDeleteMas kalau yg digunakan trafo 1 amper dan sumber energinya aki motor 3 amper daya yg di hasilkan berapa ya?
ReplyDeleteDan kalau resistornya hanya menggunakan 1Kohm masing2 1 resistor(tidak usah 3+3) bisa?
Lalu seberapa efisiensi skema yg di buat ini?
Terimakasih
tergantung kemampuan real travo jika benar bisa 1 ampere maka sekitar 12 watt an mas,resistor 1k satu ngak apa apa
DeleteMas kalau yg digunakan trafo 1 amper dan sumber energinya aki motor 3 amper daya yg di hasilkan berapa ya?
ReplyDeleteDan kalau resistornya hanya menggunakan 1Kohm masing2 1 resistor(tidak usah 3+3) bisa?
Lalu seberapa efisiensi skema yg di buat ini?
Terimakasih
tergantung kemampuan real travo jika benar bisa 1 ampere maka sekitar 12 watt an mas,resistor 1k satu ngak apa apa
DeleteMas kalau yg digunakan trafo 1 amper dan sumber energinya aki motor 3 amper daya yg di hasilkan berapa ya?
ReplyDeleteDan kalau resistornya hanya menggunakan 1Kohm masing2 1 resistor(tidak usah 3+3) bisa?
Lalu seberapa efisiensi skema yg di buat ini?
Terimakasih
tergantung kemampuan real travo jika benar bisa 1 ampere maka sekitar 12 watt an mas,resistor 1k satu ngak apa apa
Deletemas haryo tomas, kalau mau pasang sepasang transistor pnp tip2955 dan npn tip3055 gamana caranya...?trimakasih.
ReplyDeleteYa sama kayak skema diatas...cari tau dulu mana basis,collektor n emitornya
DeleteKalo arus nya supaya sinus biar gak kotak-kotak gimana ya bang?
ReplyDeleteHmmm...saya nyoba belum bisa...coba pakai aja kapasitor ac 400 volt diout nya trafo...
Deletesaya punya ups 1300 watt 24 v saya punya aki 12 v 100 A sebanyak 6 saya ingin ups bisa bertahan lama pemakaiannya klu lampu mati bgmn rangkaiannya baterainya
ReplyDeleteDi buat 2 seri 3 paralel dan akan menjadi 24 volt 300 ah...hati hati arus sangat besar jangan sampai konslet,karena bisa membakar kabel bahkan aki tersebut jika kabel kuat.
Deletesaya punya ups 1300 watt 24 v saya punya aki 12 v 100 A sebanyak 6 saya ingin ups bisa bertahan lama pemakaiannya klu lampu mati bgmn rangkaiannya baterainya
ReplyDeletedibuat seri 2 buah jadi 24 volt dan 3 paralel jadi 300 Ah
Deletetotal 24 Volt 300 Ah... hati hati jangan sampai konslet
saya punya ups 1300 watt 24 v saya punya aki 12 v 100 A sebanyak 6 saya ingin ups bisa bertahan lama pemakaiannya klu lampu mati bgmn rangkaiannya baterainya
ReplyDeletesaya punya ups 1300 watt 24 v saya punya aki 12 v 100 A sebanyak 6 saya ingin ups bisa bertahan lama pemakaiannya klu lampu mati bgmn rangkaiannya baterainya
ReplyDeletemas itu trafonya pake trafo step up atau step down ya???,,mohon balasanya
ReplyDeleteTrafo biasa dipasaran, trafo step down...
DeleteSaya bikin 2 rangkaian transistor Tip31c dan resistor 820 ohm 2 watt permasalahanya transistornya panas padahal sudah dipkaikan heatsink trafo pake 2 amp.
ReplyDeleteTrims
Sarannya:.....
Ya begitulah mas transistor jaman sekarang....hehehehe..yang sabar.
DeleteYa begitulah mas transistor jaman sekarang....hehehehe..yang sabar.
Deletekalu saya pake aki 6v bisa gak?. tapi menggunakan output trafo 12v
ReplyDeleteBisa kok cman out nya ntar beda...
Deletedan kalau pake trafo yang biasa bagaimana cara merangkainya,,maaf kalo banyak tanya!!!
ReplyDeleteKanan kiri 12 volt sama tengah ct ntar keluar semua tegangan dari setiap pin yang 220 volt juga keluar...awas nyetrum 220 nya (haryo)
Deletemakasih mas bro infonya :-)
ReplyDeleteokkk........
DeleteMas haryo...klo travo nggak ada ct nya apa bisa dibuat infenter...
ReplyDeletekalao out nya lebih dari 2 buah teteap bisa,tergantung berapa gulungan total yang membuat voltasenya nanti berbeda
DeleteMas,, ini mau tanya, saya ada inverter 24 volt 1000 watt, itu membutuhkan aki berapa amper trs travonya juga butuh yg brp amper makasih
ReplyDeleteberapapun boleh asal aki masih kuat 10 Ah pun bisa sebenarnya tapi jika beban maksimal ngak nyampe 10 mnit udah habis itu,rekomendasi ya antara aki 12 volt 2 buah 32Ah-50Ah.
ReplyDeleteSaya punya travo ct 500 mAh apa bisa dibikin inverter untuk beban lampu 5W. Mohon saran dan bimbingannya. Trm kasih
ReplyDeleteBisa seharusnya....cma saran sih jika memang digunakan sehari hari...Anda bisa pakai usb lampu yang inputan usb 5volt,power Bank n charger,,,karena jauh lebih irit,mudah dan juga murah hehehehe...kecuali buat blajar ngak masalah.
DeleteMas saya mau nanya, kalau saya pakai trafo bekas inverter 1000W bisa ga? Soalnya saya ga ngerti mana 12V dan grounya kebanyakan kabel di trafonya. Mohon dibalas trims..
ReplyDeleteYa harus dilihat dulu mas trafo nya,sayabngak bisa kasih jawaban kalau blm lihat barangnya
DeleteMas saya mau nanya, kalau saya pakai trafo bekas inverter 1000W bisa ga? Soalnya saya ga ngerti mana 12V dan grounya kebanyakan kabel di trafonya. Mohon dibalas trims..
ReplyDeleteMaaf, trafo nya saya tidak tau bentuknya seperti apa...
DeleteGan mw nnyk ni , ni inverternya klo gk diparalel bs ngeluarin brp wat gan , trus klo mnghidupkan lampu yg 5-8 watt bs brtahan brp jam gan , kbetual trafo saya 1A dan akinya 3,5 ah , mohon pnjlasannya y gan , mkasi
ReplyDelete1 ampere murni sekitar 10 Watt an,,,dan kalau maksimal sekitar 1-2 jam mungkin dah mulai redup
Deletekenapa trafonya keluar suara ngerik
ReplyDeleteItu efek frekuensi kurang tinggi,bisa ditambah kapasitor high' voltage di depan trafo...
DeleteSalam mas, mohon pencerahannya! Saya punya adftor printer outputnya 24 VOLT 1.2 A. Gmna cranya agar outputnya jadi 13,8 volt. TANKS
ReplyDeletePakai skema LM 317 kemudian putar trimpot dan ukur out sampai angka 13,7 volt...
Deletehttp://tomasharyo.blogspot.co.id/2014/11/charger-aki-part-ii.html?m=1
Mas, kalau kita manfaatkan adaftor printer maksud saya, yg sy lihat di skema LM317 pakai trafo. Maaf maklum pemula
DeleteBisa mas trafonya diganti dengan adaptor printer tsb....
Deletepagi mas haryo mo tanya saya beli modul inferter 700 watt, trafo kotak 5 ampere dan saya pake aki mobil 60 ampere knapa dapat keluaran acnya cuma bisa nyalain lampu tl saja ya...mkasih ya mas haryo...
ReplyDeleteTrafonya harus yang engkel yang murni 5 ampere 12 volt ct bukan yang dipasaran 25 ct afau 32 ct, karena lilitannya bebeda...
DeleteSalam kenal gan....! inverter 750wat tr nya irf z44n apabila tr di ganti dgn tr jengkolan N2 3373 bisa gak ya?
ReplyDeleteSaya tak tahu apa bias nya di basis bisa mensupply transistor tersebut.... Coba saja gan
DeleteMas lampu motor saya mudah putus kiprok sdah saya ganti" masih tetep putus juga klo saya tambah penahan transistor bisa apa engak???
ReplyDeleteIni pakek bohlam bukan LED
Penahan apa ya,,, takut salah paham resistor apa transistor? Coba anda cek pada output kiprok, sambil motor digas kenceng dan berapa voltase yang terukur? Harusnya ke lampu sekitar 14-15 volt,,, gunakan lampu yang mampu menahan voltase 15 an volt
DeleteMas lampu motor saya mudah putus kiprok sdah saya ganti" masih tetep putus juga klo saya tambah penahan transistor bisa apa engak???
ReplyDeleteIni pakek bohlam bukan LED
mas kalau tanpa heatsink bisa gak??
ReplyDeleteBisa mas.... Tapi gampang rusak
ReplyDeletebang resistornya 1k bisaa
ReplyDeleteBisa mas...
Deletebang resistornya 1k bisaa
ReplyDeletekalau 330 ohm bisaa
ReplyDeleteklau 330 ohmm bisaaa
ReplyDeleteklau 330 ohmm bisaaa
ReplyDeleteMau nanya mas z punya tr 2sc2625 dan resistor 1k trafo ct 5a apa bisa yaa??
ReplyDeleteCoba aja mas... Saya belum pernah coba... Dan tak bisa beri jawaban
DeleteBang . mau tanya nih ? itu resistor 3K dirangkai pararel 3 buah , total hambatan jadi 1K dong.
ReplyDeleteMungkin tujuan di pararel biar beban kuat arusnya ikut naik ya...
Saya pas ngak punya 1K saja, adanya 3K jadi saya paralel...
DeleteMas mau tnya,ku dah pernah coba smua rangkaian tp kok gak nyala y.tip pake 41 tp cuma 1,aki motor trafo 2A.hidupnya cuma berkedip lalu mati,mohon dijelaskan.
ReplyDeleteRangkaian sampeyan yang mana ya?yang pakai 1 transistor? Kalau pakai skema saya diatas inshaallah hidup.... Rangkaian saya pakai 2 transistor Tip31/41
DeleteSelamat malam mas ....saya buat inventer menggunakan travo Bel 5A dan tip tosiba 2 bh dan resistor 2k hasilnya tidak bisa ngangkat tv dan kipas. Bagaimana komponen apa yg harus di tambahin agar bisa tercapai. Mohon penjelasan
ReplyDeleteR nya diturunkaN jadi 1K dan trafonya yang engkel murni ct 12 volt bukan yang ct 24 atau 32
DeleteMohon izin mas klo pake TIP TOSIBA BISA NGGA YA
ReplyDeleteBisa mas
DeleteAskum mas mau nanya saya pakai trafo bekas dvd cuman bingung nentuin out/input itu kan kabelnya banyak trus cara cek nya gimana gan?
ReplyDeleteMaap newbi...
Trimakasih
Kalau pakai dvd ngak bisa kalau mau nerapin di skema ini...ini hanya untuk travo 50/60 hz bukan frekuensi tinggi...
DeleteAku msh bingung, mengapa inverter ditambah trafo? Kalo inverter aja gimana?. Maaf, kurang paham
ReplyDeleteTrafo berguna untuk menaikkan listrik dari volt kecil ke besar....saya belum pernah ngerti inverter yang tanpa trafo...paling tidak lilitan lah
DeleteAs.malam gan.aku punya trafo bkas vcd.rencana x mau buat inferter.pakai tr tip 41..ukuran resistor x brapa gan.sama ples trafo x yg mana.bingung x kabel x cmn 8 gan.ksi petunjuk dung gan.ksI sblm x.
ReplyDeleteKalau pakai skema ini ngak bisa buat trafo dvd...kalau mau pakai dvd coba cari inverter high frekuensi di google
DeleteMaster aku coba skemanya kenapa transistornya panas banget apa ada yg salah,trima kasih master
ReplyDeleteTerlalu besar arus nya,,, atau emang transistor nya abal abal...
Deletesya mo pke travo 3 ampere trus uotputny 220volt bs ga mas.?
ReplyDeleteCoba saja gan saya belum pernah coba...teori nya harus nya bisa
Deletemantab bang
ReplyDeleteNggih suwun
Deletebangg saya mau tanya.saya masih pelajar smp.saya pengen tuhh bikin inverter .dan saya pernah bikin inverter dari travo bekas lampu neon .tapi hanya kuat ngangkat 1 lampu LED 3watt.pernah saya kasih beban 2 lampu×3watt dan akhirnya kedap kedip. dan saya ingin ngakal nggabungin 2 travo lampu neon.supaya bisa ngangkat 2x3watt tadi .. apakah bisaa?? gmn rangkaianya ?? untuk gabungin 2 travo tersebutt°° mohonn..jawabanyaa terima kasihhh.. 《《
ReplyDeletesukses selalu yaaa bangg》》
Ya bikin aja 2 inverter dan 1 aki sebagai supply nya...
DeleteSaya pakai tip 41, trafo bekas charge HP, resistor 80 an, ..... Input kurang lbh 6 volt, dan out put sekitar 30 volt dan mampu menghidupkan led 7 watt dan terang, yg Sy bingung di lampu tertulis 220 v, 7 watt, knp bisa nyala?
ReplyDeleteLED nya di desain jadi 220v, tentu bisa dinyalakan fengan inverter diatas
DeleteItu judulnya 12 to 220 v, apa bener outputnya segitu?
ReplyDeleteIya bener
DeleteIyap sama sama
ReplyDeleteGan saya coba rakit inverter pake tip41c tapi kenapa resistor nya malah panas dan output nya gk keluar Sama sekali...tolong info nya gan
ReplyDeleteGan saya coba rakit inverter pake tip41c tapi kenapa resistor nya malah panas dan output nya gk keluar Sama sekali...tolong info nya gan
ReplyDeleteSama saya juga mas
DeleteKalau pake resistor 3,3k bisa gak master
ReplyDeletebisa gan
DeleteMas nanya kalo resistor nya pakai ukuran 680 ohm bisa ?
ReplyDeletebisa gan
DeleteMas mau tanya saya udah buat inverter seperti gambar di atas ..cuma sya pake resistornya yg 1k di bikin seri..hasilnya kedip2 lampunya knapa ya ..trafo nya yg 5 amper pake aki motor...lampunya yg spiral 18 watt nyalanya kedip2
ReplyDeletediparalel saja,,, coba ganti r yang lebih kecil il ohm nya
Deletemakasih banak sudaH share
ReplyDeletesolder uap
Cara menaikan watt pada rangkaian di atas bagai mana mas...dan rangkaian di atas berapa watt keluaran nya..thanks info nya
ReplyDeletetambah irfz nya dan pakai trafo yanf ampere besar (kalau bisa engkel 12volt)
DeleteMaaf tax mas kalo di paralel itu bisa tambah juga wat outputx mas
ReplyDeleteIya bisa nambah mas
DeleteGan, untuk menghidupkan solder bisa tidak
ReplyDeleteBisa asal dibawah 60 watt
DeleteOh iya, gan itu kalau mau di pararel seperti apa ya gambarannya,kakinya kalau misalkan Basis ketemu basis semua ya gan
ReplyDeleteIya basis sama basis, kolektor dengan kolektor, emitor dengan emitor
DeleteThis comment has been removed by the author.
ReplyDeleteThis comment has been removed by the author.
ReplyDeletesaya nyoba berhasil tp r 330 kok panas banget,minta saranya
ReplyDeleteR 330 ganti yang 2 Watt gan
DeleteMas mau tanya nih, kami mencoba pakai trafo bekas ups tapi outputnya 300volt lebih bagaimana cara biar stabil di 220 volt
ReplyDeleteMas mau tanya nih, kami mencoba pakai trafo bekas ups tapi outputnya 300volt lebih bagaimana cara biar stabil di 220 volt
ReplyDeletePerbesar saja nilai R nya menjadi 1,7k atau 2K atau sekitarnya
DeleteThis comment has been removed by the author.
ReplyDeleteini beneran rangkaian inverter kan bukan joule thief, min? kalau JT emang bisa nyalain lampu AC, cuman redup ga bisa seterang saat colok PLN, ditambah TIP41 panas kalau pakai aki gede. Meski aman ga nyetrum tapi pengennya bisa seterang pake PLN.
ReplyDeleteThis comment has been removed by the author.
DeleteBagus mantap,,hanya sedikit di warna skemanya..
ReplyDelete
